3MK60系列數控圓錐滾子無心磨床
一、概述
本機床是公司建立在五十餘年無心磨床研發制造經驗基礎上,通過特殊成熟的工藝保障措施,施以嚴格的質量管理體系作支撐,精心塑造的一款具有高精度、高性價比、尺寸保持性良好的精密型CNC數控産品,适用于軸承行業國标Ⅱ級圓錐滾子外徑批量磨削加工。
二、主要特點
• 專業開發的NC編程實現全部磨削和砂輪修整控制,具有在線幫助功能,操作十分簡便,磨削修整參數實時顯示并可及時修改;具有故障顯示及診斷功能;快進、半精磨、精磨、光磨、快退速度及時間可調。
• 砂輪的修整可手動修整或根據工件的磨削數量自動修整。
• 床身等主要零件采用高強度低應力合金鑄鐵,經二次時效處理,對稱結構布局,并經FEM有限元軟件計算分析設計,極具優異的熱穩定性,保證機床長時間、大批量精密加工需要。
• 采用通過式或切入式磨削,砂輪架固定,導輪架移動。
• 砂輪主軸采用三片擺動式動壓瓦軸承,人工刮研,具有極高剛性和精度保持性。
• 導輪主軸采用進口精密圓錐滾子軸承雙支撐結構,交流變頻調速,操控性良好。
• 導輪架導軌采用V--平液壓潤滑導軌,導軌面黏貼聚四氟乙烯膠帶,人工刮研,極具優異的穩定性、抗振性和耐磨性。
• 導論進給(X軸)采用低振幅交流伺服電機、低背隙行星減速機、精密滾珠絲杆驅動,進給靈敏精确,重複定位精度達±0.001mm。具有自動趨進及實時補償磨削功能,可和外部直徑檢測設備聯機控制實現工件磨削直徑實時補償。
• 砂輪修整器(U、W軸)采用兩軸插補伺服控制實現凸度曲線修整磨削,可手動修整或根據工件的磨削數量自動修整,重複定位精度0.001mm。
• 磨削液回水通道對稱分布式設計,保持整機溫度平衡同時不産生渣滓堆積。
• 傳動件采用自動集中潤滑裝置定時潤滑,無需人工維護。
• 外置式主軸潤滑油箱,可選擇恒溫控制裝置,減少油液溫升的影響。
• 控制系統、基本元器件配置除用戶指定外,全部選用國内外知名、成熟品牌。
• 可選全封閉或半封閉防護裝置,配置吸霧裝置,使整機更顯美觀、整潔、協調。
可選專用自動送料機構,大幅提升設備自動化程度,減少人工勞動強度,提高生産效率。

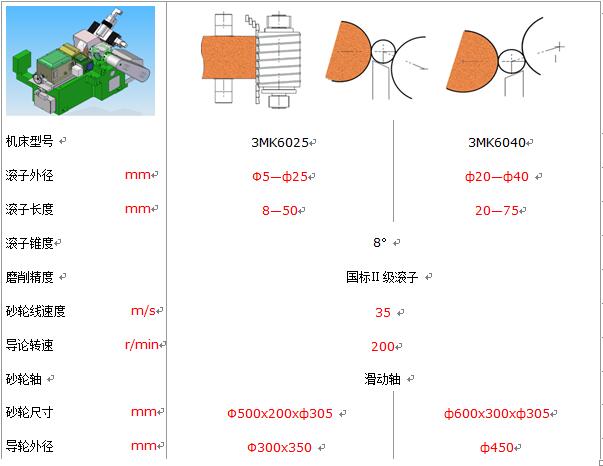

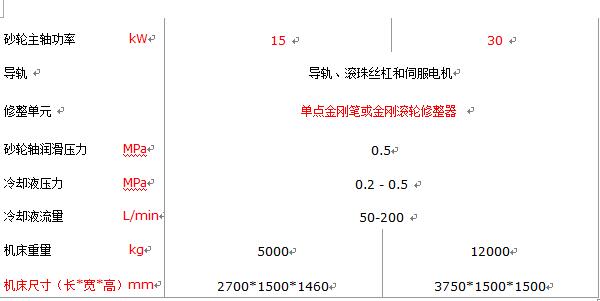

三、 主要技術參數及規格
